مقدمه
در دنیای امروز که پایداری شبکه توزیع برق و کاهش تلفات انرژی به یکی از اولویتهای اصلی توانیر و پیمانکاران تبدیل شده است، کابل خودنگهدار (Self-Supporting Cable) یا کابل ABC نقش کلیدی ایفا میکند. این کابلها که برای جایگزینی خطوط سنتی با سیمهای مسی لخت طراحی شدهاند، نه تنها امنیت شبکه را ارتقا میدهند، بلکه هزینههای نگهداری را نیز به شدت کاهش میدهند. شرکت سیم راد سما به عنوان یکی از تولیدکنندگان پیشرو، با رعایت استانداردهای سختگیرانه، محصولی ارائه میدهد که در پروژههای حساس ملی همواره مورد اعتماد بوده است.
کابل خودنگهدار ۵ رشته چیست و از چه اجزایی تشکیل شده است؟
کابل خودنگهدار فشار ضعیف ۵ رشته، یک مجموعه بههمتابیده (Bundle) از هادیهای آلومینیومی عایقدار است. برخلاف سیمهای لخت که به صورت مجزا روی مقرهها نصب میشوند، در این سیستم تمامی رشتهها حول یک محور مهار میشوند.
کالبدشکافی رشتههای کابل
در محصولات سیم راد سما، این ۵ رشته با دقت مهندسی بالا در کنار هم قرار گرفتهاند:
- سه رشته فاز (Phase Conductors): وظیفه انتقال جریان اصلی برق سه فاز را بر عهده دارند. جنس آنها از آلومینیوم خالص با خلوص بیش از ۹۹.۵٪ است تا کمترین مقاومت الکتریکی را داشته باشند.
- یک رشته روشنایی معابر (Lighting Conductor): این رشته اختصاصی برای تغذیه چراغهای خیابانی تعبیه شده است که مدیریت شبکه روشنایی شهری را از شبکه توزیع منازل تفکیک میکند.
- یک رشته نول نگهدارنده یا مسنجر (Messenger & Neutral): این مهمترین بخش کابل از نظر مکانیکی است. در سیم راد سما، این رشته از آلومینیوم آلیاژی ساخته شده است. آلیاژی بودن این رشته باعث میشود که علاوه بر انتقال جریان نول، توانایی تحمل وزن کل کابل و تنشهای ناشی از باد و برف را داشته باشد.
بررسی تخصصی ویژگیهای فنی و استانداردها
یکی از دلایل برتری محصولات سیم راد سما، پایبندی به استانداردهای ملی ایران و استانداردهای بینالمللی مانند IEC است.
۱. عایق XLPE؛ سدی در برابر عوامل محیطی
عایق به کار رفته در این کابلها از نوع پلیاتیلن شبکهای شده (XLPE) است. برخلاف عایقهای PVC معمولی، XLPE دارای ویژگیهای زیر است:
- تحمل دمایی بالا: این عایق میتواند دمای کاری ۹۰ درجه سانتیگراد را به صورت دائم و دمای ۲۵۰ درجه را در لحظه اتصال کوتاه تحمل کند.
- مقاومت در برابر اشعه UV: با افزودن کربن بلک (دوده) به ترکیبات عایق، این کابل در برابر تابش مستقیم خورشید مقاوم شده و دچار ترکخوردگی یا “پدیده پودری شدن” نمیشود.
۲. سیستم شناسایی هوشمند (هزار خار)
برای جلوگیری از خطای انسانی در هنگام سربندی و اتصال کابل در ارتفاع، سیم راد سما از سیستم کدگذاری برجسته استفاده میکند:
- فازها: با ۱، ۲ یا ۳ خط برجسته طولی (خار) مشخص میشوند.
- روشنایی: سطحی کاملاً صاف دارد.
- نول مسنجر: دارای خطوط برجسته بسیار متراکم (هزار خار) است که حتی با دستکش کار و در شرایط نوری ضعیف به راحتی قابل تشخیص است.
| پارامتر فنی | مقدار / مشخصه |
| ولتاژ نامی | ۶۰۰/۱۰۰۰ ولت |
| استاندارد مرجع | Tavanir / ISIRI |
| جنس مسنجر | آلومینیوم آلیاژی (Alloy) |
| رنگ عایق | مشکی (Anti-UV) |
مزایای استراتژیک استفاده از کابل خودنگهدار سیم راد سما
چرا پیمانکاران و شرکتهای توزیع برق، کابل خودنگهدار را به سیم مسی لخت ترجیح میدهند؟
الف) امنیت و کاهش سرقت
یکی از بزرگترین معضلات شبکههای برق، سرقت سیمهای مسی است. جایگزینی مسی با آلومینیوم که ارزش بازیافت کمتری دارد، به همراه ساختار عایقدار که جدا کردن آن را دشوار میکند، انگیزه سرقت را به حداقل میرساند.
ب) کاهش تلفات انرژی و افت ولتاژ
به دلیل ساختار بههمتابیده، راکتانس القایی در کابلهای خودنگهدار نسبت به سیمهای لخت کمتر است. این موضوع منجر به کاهش افت ولتاژ در انتهای خط و بهبود کیفیت برق تحویلی به مشترکین میشود.
ج) پایداری در برابر شرایط جوی
در مناطقی که بادهای شدید یا بارش برف سنگین وجود دارد، سیمهای لخت به هم برخورد کرده و باعث جرقه و قطعی برق میشوند. کابل خودنگهدار به دلیل داشتن عایق، در برابر این برخوردها کاملاً مصون است. همچنین در مناطق جنگلی، نیازی به شاخهزنی بیرویه درختان نیست که این یک مزیت بزرگ زیستمحیطی محسوب میشود.

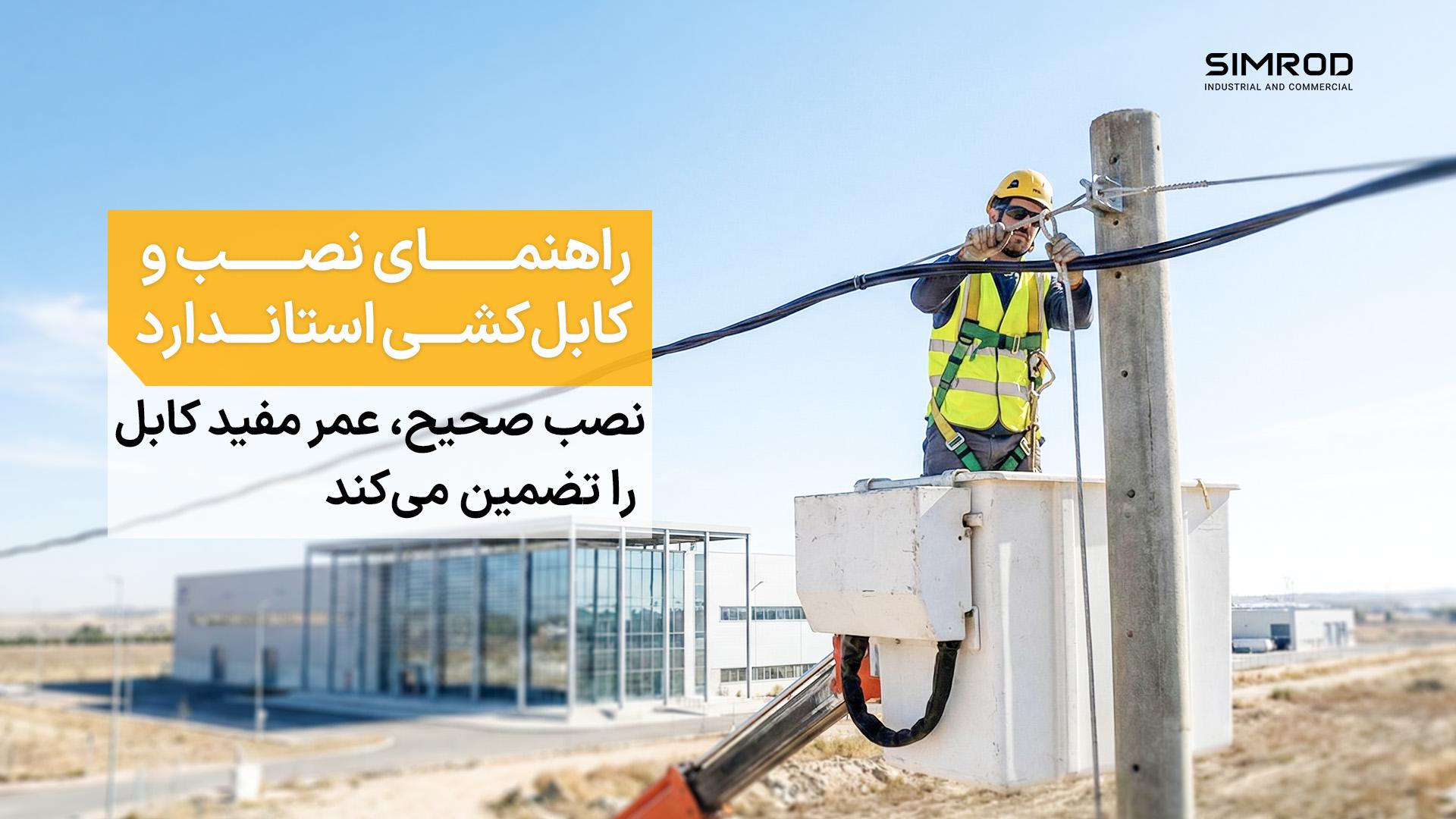

راهنمای نصب و کابلکشی استاندارد
نصب صحیح، عمر مفید کابل را تضمین میکند. مراحل کلیدی عبارتند از:
- آمادهسازی پایهها: تیرهای برق باید ظرفیت تحمل نیروی کششی کابل را داشته باشند.
- استفاده از یراقآلات مناسب: برای مهار کابل حتماً باید از کلمپهای کششی (Dead-end) و کلمپهای آویز (Suspension) مخصوص مسنجر آلیاژی استفاده کرد.
- تنظیم شکم کابل (Sag): کشش کابل نباید از حد مجاز فراتر رود تا به مسنجر و پایهها آسیب نرسد.
قیمت و فاکتورهای موثر بر خرید
قیمت کابل خودنگهدار ۵ رشته ثابت نیست و به عوامل متعددی بستگی دارد:
- قیمت جهانی آلومینیوم (LME): به عنوان ماده اولیه اصلی.
- هزینه مواد پلیمری: برای تولید عایق XLPE.
- سایز کابل: طبیعی است که سایزهای بالاتر (مثل ۹۵ یا ۱۲۰) قیمت بیشتری دارند.
خرید مستقیم از تولیدکننده: با خرید مستقیم از سیم راد سما، شما علاوه بر حذف واسطهها و کاهش هزینهها، از اصالت مفتول آلومینیومی و کیفیت عایق اطمینان حاصل میکنید.
سوالات متداول (FAQ)
۱. آیا میتوان کابل خودنگهدار را به صورت زیرزمینی استفاده کرد؟
خیر؛ این کابلها مخصوص نصب هوایی طراحی شدهاند. عایق آنها برای تحمل تنشهای مکانیکی و رطوبت دائمی زیر زمین مناسب نیست.
۲. تفاوت مسنجر فولادی با مسنجر آلیاژی چیست؟
مسنجر آلیاژی (که در سیم راد سما استفاده میشود) وزن کمتری دارد، دچار زنگزدگی نمیشود و جریان نول را بهتر منتقل میکند.
۳. عمر مفید این کابلها چقدر است؟
در صورت نصب استاندارد و استفاده از برندهای معتبر، عمر مفید این کابلها بین ۲۵ تا ۳۰ سال تخمین زده میشود.
نتیجهگیری
کابل خودنگهدار ۵ رشته سیم راد سما، فراتر از یک کابل معمولی، یک راهکار مهندسی شده برای نوسازی شبکه برق است. با ترکیب آلومینیوم آلیاژی، عایق XLPE و رعایت استانداردهای هزار خار، این محصول دوام و امنیت شبکه شما را تضمین میکند.
جهت دریافت مشاوره تخصصی، کاتالوگ فنی و استعلام قیمت روز کابل خودنگهدار، همین حالا با واحد فروش سیم راد سما تماس بگیرید.
